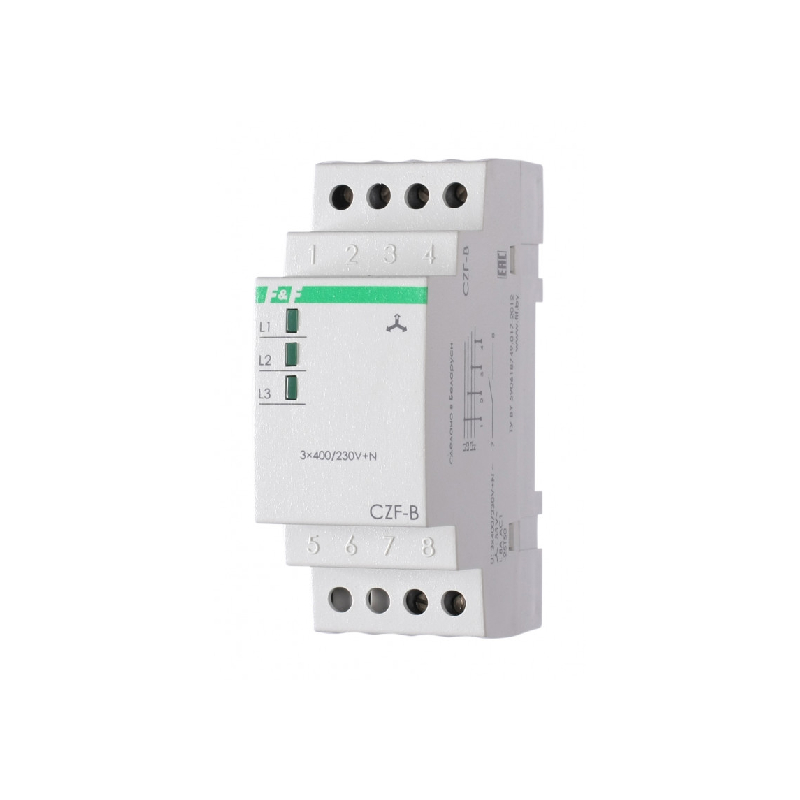

Реле Контроля Фаз: Функциональность и Характеристики
Содержание
- Назначение реле контроля фаз
- Принцип работы и функции
- 3-фазное реле контроля фаз и его характеристики
Назначение реле контроля фаз
Реле контроля фаз — это важное устройство для подключения оборудования к трехфазной системе электропитания. Оно обеспечивает правильное чередование фаз (фазировку), что критично для надежной и безопасной работы электрических приборов как в промышленности, так и в бытовых условиях.
Основные функции реле контроля фаз:
- Защита оборудования при неправильной фазировке или неисправностях в сети.
- Предотвращение повреждений при частом перемещении оборудования, что может привести к изменению фазировки.
- Обеспечение стабильной работы компрессоров, двигателей и других дорогостоящих устройств, предотвращая их поломку из-за неправильного подключения.
Примеры применения:
Например, винтовые компрессоры могут выйти из строя при неправильной фазировке всего за несколько секунд работы. Установка реле контроля фаз позволяет избежать таких ситуаций, автоматически отключая питание при обнаружении несоответствий.
Принцип работы и функции реле контроля фаз
Реле контроля фаз гарантирует, что фазы подключены в правильном порядке, что обеспечивает корректное вращение двигателей и других устройств. В современных моделях используются микропроцессорные схемы с возможностью программной настройки.
Основные этапы работы:
- Подключение фаз к клеммам реле в соответствии со схемой производителя.
- Мониторинг сети на наличие обрывов фаз, перепадов напряжения, нарушения порядка фаз и других неисправностей.
- Срабатывание защиты при обнаружении отклонений: реле может отключить нагрузку или внешнюю сеть.
- Автоматическое восстановление
после устранения проблемы, обеспечивая безопасное включение оборудования.
Дополнительные функции:
- Защита от пропадания фазы (Phase-loss).
- Защита от асимметрии фаз (Three-phase Asymmetry).
Эти функции обеспечивают быструю реакцию реле (1-3 секунды), предотвращая перегрев и выход из строя электродвигателей.
3-фазное реле контроля фаз и его характеристики
Основные серии реле:
- ЕЛ-13: Для реверсивных электромоторов мощностью до 75 кВт.
- ЕЛ-12 и ЕЛ-12 МТ: Для защиты электродвигателей до 100 кВт.
- ЕЛ-11 и ЕЛ-11 МТ: Для систем АВР, источников питания и генераторов.
Выбор типа подключения:
- Трехпроводной или четырехпроводной (с нулем).
- Модели с индикацией напряжения для каждой фазы рекомендуются для систем с нулем.
Установка и подключение:
Реле питания не требует дополнительного источника энергии, так как питается от контролируемой сети. Подключение осуществляется напрямую к клеммам L1, L2, L3. Важно учитывать особенности индикации и настройки режимов работы при выборе модели.
Преимущества использования реле контроля фаз:
- Повышенная надежность оборудования.
- Снижение затрат на ремонт и обслуживание.
- Удобство эксплуатации благодаря автоматическим функциям и возможности ручного управления.
Заключение
Реле контроля фаз — незаменимый компонент для обеспечения безопасности и стабильной работы электрических систем в различных сферах. Правильный выбор и установка реле позволяет предотвратить дорогостоящие поломки оборудования, обеспечивая его долгий срок службы и эффективную работу.
